Ethernet IP Cores

Time Sensitive Network IP Cores

Das Fraunhofer IPMS entwickelt fortschrittliche Time-Sensitive-Networking-(TSN)-IP Cores, die deterministische, latenzarme und zeit­synchronisierte Datenübertragung über Standard-Ethernet-Netzwerke ermöglichen. Unsere siliziumerprobten TSN-IP Cores sind für die Integration in ASIC- und FPGA-Architekturen konzipiert und ideal für Echtzeit-Kommunikationssysteme in der Industrie.

TSN basiert auf den IEEE-802.1-Standards, ursprünglich initiiert durch die Ethernet-AVB-(Audio Video Bridging)-Task Force, und wandelt herkömmliches Ethernet in eine deterministische Kommunikationstechnologie um. Damit können zeitkritische Datenströme mit garantierter Latenz und präziser Zeitsynchronisation übertragen werden, ohne dedizierte Echtzeit-Feldbusse oder proprietäre Hardware.

Vorteile der Fraunhofer TSN-IP Cores:

  • Ultra-low-Latency-Cut-Through-Architektur für Echtzeit-Performance
  • Präzise Zeitsynchronisation nach IEEE 802.1AS-2020 (gPTP) mit Nanosekunden-Genauigkeit
  • Standards-konformes Traffic-Shaping gemäß IEEE 802.1Qav und 802.1Qbv
  • Integriertes LLEMAC für effiziente Medienzugriffssteuerung
  • Flexible Ethernet-Geschwindigkeiten (1G Versionen): 10/100/1000 Mbps
  • 10 Gbps Endpoint verfügbar, Switch und Switched Endpoint in Entwicklung

Unsere TSN-IP Cores sind auf hohe Zuverlässigkeit, einfache Integration und langfristige Skalierbarkeit optimiert – die ideale Lösung für industrielle Automatisierung, Automotive Ethernet, Robotik, Energiesysteme und Telekommunikationsnetze, die garantierte QoS und Echtzeit-Datenübertragung erfordern.



Technische Spezifikationen:

Ethernet TSN (Time Sensitive Networking) Switch IP Cores (TSN-SW 1G)

© Fraunhofer IPMS
IP-Core für TSN-Multiport-Switches – TSN-SW

Für deterministisches industrielles Ethernet entwickelt, bietet dieser TSN-Multiport-Switch präzise Zeitsynchronisation und vorhersehbare Performance für Fabrikautomation, Robotik und Energiesysteme. Er kombiniert ultra-low-latency Cut-Through-Forwarding mit standardsbasiertem TSN, skalierbaren Portzahlen und robustem Software-Support für schnelle und zuverlässige Integration.

Features:

  • Skalierbare Portdichte: Bis zu 24 externe Ports + 1 Host-Port (Varianten ab 2 externe + 1 interne Ports)
  • Ultra-low-latency Cut-Through Switching für zeitkritischen Datenverkehr
  • Bis zu 8 Traffic-Klassen mit IEEE 802.1Qav Credit-Based Shaping und 802.1Qbv Time-Aware Scheduling
  • IEEE 802.1AS-2020 Zeitsynchronisation, grandmaster-fähig mit Nanosekunden-Genauigkeit
  • 802.1Q VLAN-Tagging mit konfigurierbarer VLAN-PCP-zu-TSN-Queue-Zuordnung (QoS nach PCP)
  • Integrierte Triple-Speed Low-Latency Ethernet MAC: 10/100/1000 Mb/s
  • Flexible Schnittstellen: Host (AXI, Avalon ST/MM, APB) und PHY (MII, GMII, RGMII)
  • Software-Standardpaket: FreeRTOS Driver/HAL, FreeRTOS PTP/AS-2020, FreeRTOS CLI, FreeRTOS und Beispielprojekte

Ethernet TSN (Time Sensitive Networking) Switched Endpoint IP Cores (TSN-SE 1G)

Dieser TSN-Switched-Endport wurde für deterministische industrielle Ethernet-Geräte entwickelt und bietet präzises Timing und vorhersagbare Leistung für Bewegungssteuerung, Robotik und Maschinennetzwerke. Er kombiniert Weiterleitung mit extrem geringer Latenz mit standardbasiertem TSN und optimierter Softwareintegration.

Features:

  • Cut-Through-Switching mit extrem geringer Latenz für zeitkritischen Datenverkehr
  • Bis zu 8 Datenverkehrsklassen mit IEEE 802.1Qav Credit-Based Shaping und 802.1Qbv Time-Aware Scheduling
  • IEEE 802.1AS-2020-Zeitsynchronisation, Grandmaster-fähig mit einer Genauigkeit im Nanosekundenbereich
  • 2 externe + 1 interner Port für flexible Endpunkt-/Topologie-Integration
  • 802.1Q-VLAN-Tagging mit konfigurierbarer VLAN-PCP-zu-TSN-Warteschlangen-Zuordnung (QoS durch PCP)
  • Integrierter Ethernet-MAC mit dreifacher Geschwindigkeit und geringer Latenz; 10/100/1000 Mb/s
  • Flexible Schnittstellen: Host (AXI, Avalon ST/MM, APB) und PHY (MII, GMII, RGMII)
  • Software-Standardpaket: FreeRTOS Driver/HAL, FreeRTOS PTP/AS-2020, FreeRTOS CLI, FreeRTOS und Beispielprojekte
© Fraunhofer IPMS
IP Cores für TSN Switched Endpoint – TSN-SE

Ethernet TSN (Time Sensitive Networking) Endpoint IP Cores (TSN-EP 1G)

© Fraunhofer IPMS
IP Cores für TSN Endpoint – TSN-EP

Dieses TSN-fähige Gerät wurde für deterministische industrielle Ethernet-Endpunkte entwickelt und bietet präzises Timing und vorhersagbare Leistung für Bewegungssteuerung, Robotik und intelligente Sensoren mit extrem geringer Latenz und standardbasiertem TSN für eine einfache Integration.

Features:

  • Cut-Through-Switching mit extrem geringer Latenz für zeitkritische Zyklen
  • Bis zu 8 Verkehrsklassen mit IEEE 802.1Qav-Credit-Based-Shaping und 802.1Qbv-Time-Aware-Scheduling
  • IEEE 802.1AS-2020-Zeitsynchronisation, Grandmaster-fähig mit einer Genauigkeit im Nanosekundenbereich
  • 1 externer + 1 interner Port für kompakte Endpunkt-/Topologie-Integration
  • Integrierter Triple-Speed-Ethernet-MAC mit niedriger Latenz; 10/100/1000 Mb/s
  • Flexible Schnittstellen: Host (AXI, Avalon ST/MM, APB) und PHY (MII, GMII, RGMII)
  • Software-Standardpaket: FreeRTOS Driver/HAL, FreeRTOS PTP/AS-2020, FreeRTOS CLI, FreeRTOS und Beispielprojekte

Ethernet TSN (Time Sensitive Networking) Endpoint IP Cores (TSN-EP 10G)

© Fraunhofer IPMS
Ethernet TSN (Time Sensitive Networking) Endpoint IP Cores (TSN-EP 10G)

Der TSN-EP-10G IP Core ist ein leistungsstarker Ethernet-MAC-IP-Core, der für Time-Sensitive Networking (TSN) Anwendungen entwickelt wurde, die eine präzise Zeitsynchronisation, deterministische Kommunikation und extrem geringe Latenzen erfordern. Er ermöglicht die Implementierung sowohl von Talkern als auch Listenern in TSN-fähigen Ethernet-Netzwerken und gewährleistet einen zuverlässigen Echtzeit-Datenaustausch unter strengen zeitlichen Anforderungen.

Der Core arbeitet als 10-Gigabit-Ethernet-MAC mit integrierter TSN-Funktionalität und ist zwischen dem Host-System und dem Ethernet PHY (PCS/PMA) positioniert. Diese Architektur macht ihn zu einem leistungsfähigen Baustein für deterministische Ethernet-Kommunikation in modernen Embedded-Systemen.

Der TSN-EP-10G IP Core ist für anspruchsvolle Anwendungen wie Industrieautomation, Robotik, Automobilsysteme, Luft- und Raumfahrt sowie andere Echtzeit-Netzwerkumgebungen ausgelegt, in denen vorhersehbare Kommunikation und Synchronisation entscheidend sind.

Features

  • Ultra-Low-Latency Cut-Through-Architektur
  • Geschwindigkeit: 10 Gbps (Ports im Vollduplex-10G-Ethernet-Betrieb)
  • Unterstützung von bis zu 8 Traffic Classes
  • Grandmaster-fähige Zeitsynchronisation mit ns-Genauigkeit (IEEE 802.1AS-2020)
  • Traffic Shaping (IEEE 802.1Qav & IEEE 802.1Qbv)
  • Integrierter Low-Latency Ethernet 10G MAC (IEEE 802.3)
  • 1 externer + 1 interner Port
  • Host-Interface: 128-bit AXI4-Stream (TX/RX), APB4 / PHY-Interface: XGMII (10G Ethernet)
  • Software-Standardpaket: Linux Driver/HAL, Linux PTP/AS-2020, CLI,
    Linux-Beispielprojekte

Evaluation-Kits

© Fraunhofer IPMS

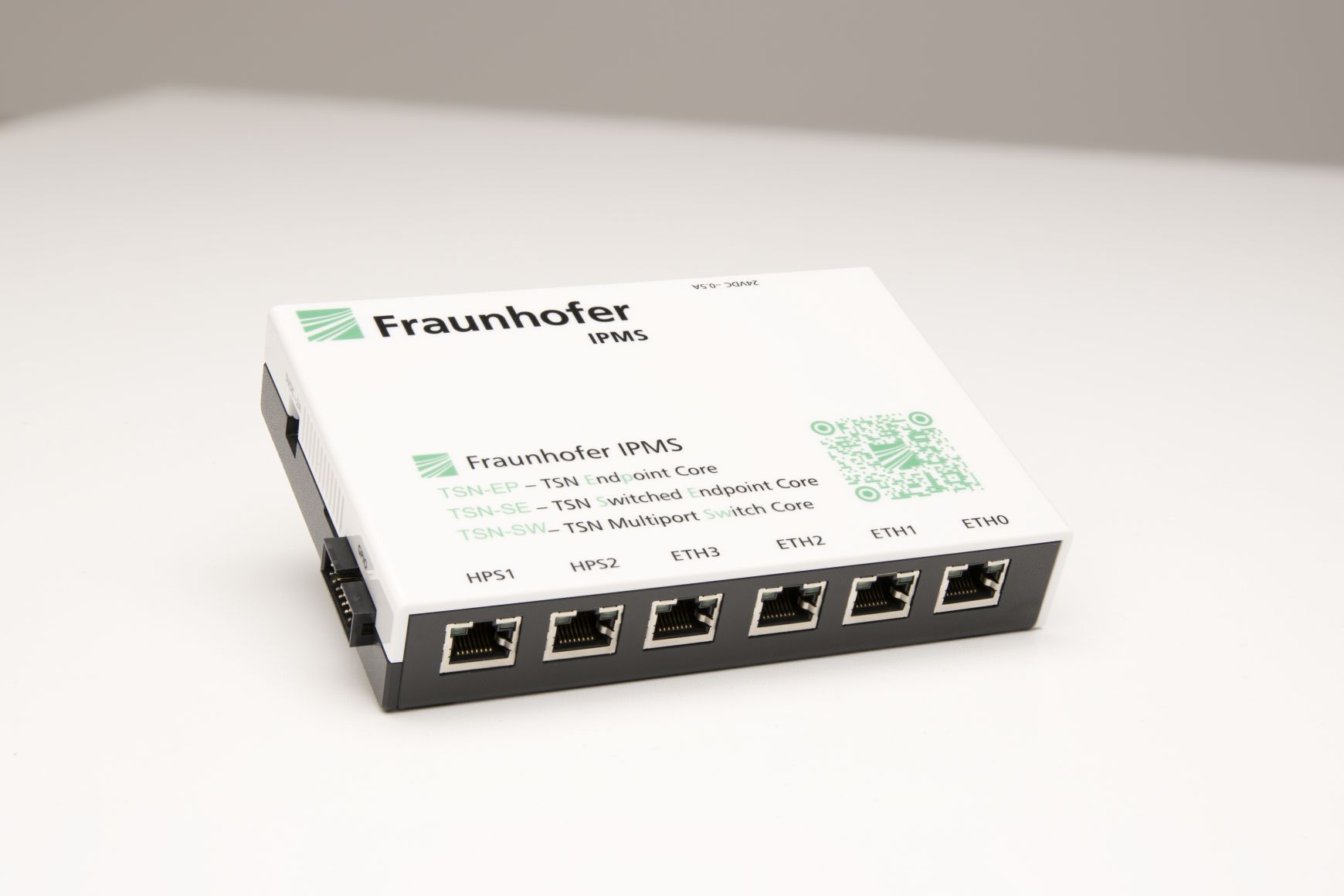

TSN Netleap Evaluation-Kit

TSN Netleap Evaluation-Kit

  • Altera-basierte FPGA-Platine
  • SD-Karte mit Image
  • Netzteil 5 V/2 A
  • Zweiteiliges Gehäuse
  • USB-PPS-Kabel
  • Benutzerhandbuch

Dieses Kit umfasst sowohl Hardware als auch IP Cores.

© Fraunhofer IPMS
TSN Xilinx ZCU102 Evaluation-Kit

TSN Xilinx ZCU102 Evaluation Kit

  • AMD Xilinx FPGA-Board ZCU102
  • SD-Karte mit Image
  • Netzteil
  • 2 Micro-USB-Kabel
  • USB-Hub
  • Ethernet-Kabel
  • SFP-Adapter (SW: 4, SE: 2, EP: 1)
  • Benutzerhandbuch

Dieses Kit umfasst sowohl Hardware als auch IP Cores.

© Fraunhofer IPMS
TSN-Evaluierungs-Bit-Datei (für Xilinx ZCU102 oder Netleap-Board)

TSN Evaluation-Bit File (für Xilinx ZCU102 oder Netleap Board)

  • FreeRTOS Driver/HAL
  • FreeRTOS PTP/AS-2020
  • FreeRTOS Command Line Interface
  • 802.1Q VLAN Switch functionality (SE, SW)
  • Optional Free RTOS Qci
  • Optional FreeRTOS Qcc
  • Optional FreeRTOS IwIP integration
  • Optional TSN Linux Embedded Driver Reference Design

Dieses Kit besteht nur aus dem IP Cores (keine Hardware).

Streaming-DMA-IP-Cores – AXI4-DMA und AXI4-MCDMA

Die AXI4-DMA- und AXI4-MCDMA-IP-Cores des Fraunhofer IPMS ermöglichen effiziente und leistungsfähige Datentransfers zwischen Host-Systemen, Speicher und Streaming-Schnittstellen. Die DMA-Lösungen (Direct Memory Access) sind für FPGA- und ASIC-Anwendungen ausgelegt und verbinden AXI4-Memory-Mapped-Schnittstellen (MM) mit AXI4-Stream-Schnittstellen. Dadurch wird ein zuverlässiger Datenaustausch mit Peripherie-IP-Cores, beispielsweise für Ethernet, ermöglicht.

Abhängig von den jeweiligen Anwendungsanforderungen stehen zwei Lösungen zur Verfügung: Der ressourcenschonende AXI4-DMA eignet sich für einfache und direkte Datentransfers. Der AXI4-MCDMA bietet erweiterte Funktionen für Mehrkanalanwendungen sowie ein flexibles Scheduling und Speichermanagement. Beide Lösungen unterstützen einen einheitlichen Softwaretreiber für unterschiedliche ASIC-Technologieknoten und FPGA-Plattformen, darunter Xilinx, Altera, Microsemi und Lattice.

Die IP-Cores bilden eine skalierbare Grundlage für effiziente Datenübertragungsarchitekturen in Embedded-Systemen sowie FPGA- und ASIC-basierten Anwendungen.

Allgemeine Features

  • Verbindet Host-Systeme und Speicher mit Streaming-IP-Cores, beispielsweise für Ethernet
  • Überträgt Daten aus adressierbaren Speicherbereichen an Peripherie-IP-Cores
  • Verbindet AXI4-Memory-Mapped-Busschnittstellen (MM) mit AXI4-Stream-Schnittstellen
  • Ermöglicht die Verwendung desselben Softwaretreibers für verschiedene ASIC-Technologieknoten und FPGA-Plattformen (Xilinx, Altera, Microsemi, Lattice usw.)

AXI4-DMA

Der AXI4-DMA wurde für Anwendungen entwickelt, die eine kompakte, ressourcenschonende DMA-Lösung mit einer einfachen Software-Schnittstelle erfordern.

  • Minimaler Ressourcenbedarf und einfachste Software-Schnittstelle
  • Typische Anwendung: Ein Kommando pro Frame
  • Keine hardwarebasierte Priorisierung von Tasks; eine gegebenenfalls erforderliche Prioritätssteuerung erfolgt durch die Software

AXI4-MCDMA

Der AXI4-MCDMA erweitert die DMA-Funktionalität um Mehrkanal-Datentransfers, flexibles Task-Management und erweiterte Scheduling-Funktionen. Er eignet sich insbesondere für RTOS- und Linux-basierte Systeme mit mehreren Transfer-Tasks und Warteschlangen.

  • Mehrkanalbetrieb: Unterstützt 1–16 unabhängige RX- und TX-Kanäle
  • Typische Anwendung: RTOS- und Linux-Systeme mit mehreren Transfer-Tasks und Queue-Management
  • Speichermanagement: Unterstützt Mehrkanalbetrieb und effizientes Speichermanagement
  • Scheduling: Frame-basierte TX-Arbitrierung, Prioritäts- und Feedback-Scheduling
  • Scatter-Gather: Erstellt Frames aus verschiedenen Speicherbereichen und überträgt mehrere Frames pro Kommando
  • Zeitgesteuerte Übertragung: Optionale zeitbasierte Steuerung der Datenübertragung
© Fraunhofer IPMS
Anwendungsbeispiele für AXI4-DMA und AXI4-MCDMA bei TSN-Ethernet und der Anbindung mehrerer Peripherieschnittstellen.

Low Latency Ethernet MAC (LLEMAC) IP Cores

Das IP-Design implementiert einen Ethernet Media Access Controller (MAC), der mit den Spezifikationen IEEE 802.3 und IEEE 802.3-2002 bei 10/100 Mbit/s und 1 Gbit/s kompatibel ist. Mit seiner extrem geringen Eingangs- und Ausgangsverzögerung eignet sich der Low Latency Ethernet MAC Core ideal für den Einsatz in TSN-Ethernet-Knoten und anderen Geräten, die beim Empfangen und Senden von Ethernet-Frames eine geringe Latenz erfordern. Der Core ist gemäß ISO 26262 für funktionale Sicherheit in Automobilanwendungen als ASIL-D-fähig zertifiziert.

Features:

  • IEEE 802.3-konformer Ethernet-MAC mit dreifacher Geschwindigkeit (10/100/1000 Mbit/s)
  • TSN-fähig: ermöglicht hochpräzise Zeitsynchronisation
  • Deterministische niedrige Latenz: 10 Zyklen TX, 6 Zyklen RX
  • Jumbo-Frame-Unterstützung für höheren Durchsatz
  • Voll-/Halbduplex-Punkt-zu-Punkt-Betrieb
  • 10BASE-T1S-Unterstützung (Single-Pair-Ethernet)
  • Breite PHY-Konnektivität: MII (10/100), GMII (1G), RGMII (10/100/1000)
  • MDIO-Schnittstelle für PHY-Konfiguration und -Verwaltung
© Fraunhofer IPMS
Low Latency Ethernet MAC (LLEMAC) IP Cores.

MACsec IP Cores

Der MACsec IP Cores unterstützt höchste Datenraten und implementiert den IEEE 802.1AE-2018 Layer 2-Sicherheitsstandard für Authentifizierung, Vertraulichkeit und Integrität zwischen LAN-Hosts. MACsec ermöglicht die Kommunikation zwischen autorisierten Knoten, verschlüsselt übertragene Daten zur Gewährleistung der Vertraulichkeit und bietet kryptografische Mechanismen zur Sicherstellung der Datenintegrität. Er ist kompatibel mit dem Fraunhofer IPMS LLEMAC IP Cores und jedem anderen Ethernet MAC IP Cores oder kann als eigenständige Lösung betrieben werden.

Der MACsec IP Cores kann plattformunabhängig für alle FPGA-Plattformen und jede Foundry-Technologie bereitgestellt werden. Fraunhofer IPMS bietet auch Dienstleistungen zur Erweiterung von IP-Cores sowie zur Entwicklung kompletter kundenspezifischer Subsysteme an.

Fraunhofer IPMS verfügt über mehr als 20 Jahre Erfahrung in der Entwicklung und Lizenzierung von IP Cores und hat mehrere hundert Anwender weltweit. Die meisten Kunden kommen aus der Automobil-, Luftfahrt- und Fertigungsindustrie.

Features:

  • Konform mit IEEE Std 802.1AE-2018
  • Unterstützt Authentifizierung und authentifizierte Verschlüsselung
  • Geschwindigkeiten von 10 M bis 50 G, >50 G über parallele Pipelines auf Anfrage
  • Unterstützt NIST-Verschlüsselungsstandards (USA)
  • Schlüsselbreite: 128 & 256 Bit (unterstützt AES-GCM und AES-GCM-XPN)
  • VLAN-in-Clear
  • Vollduplex- oder Halbduplex-Architektur
  • Unterstützung für bis zu 2¹⁶ Secure Channels
  • Detaillierte Statistiken und Fehlerberichte
  • AXI-Stream-Schnittstelle für MAC-Daten
  • Verschiedene Host-Controller-Schnittstellen zur Konfiguration (APB, AHB, …)
  • Zusätzliche benutzerspezifische Sideband-Informationen
  • Konfigurierbares Header-Präfix
  • Vollständig synchrones und synthetisierbares HDL-Design (SystemVerilog)
  • Entwickelt für ASIC und FPGA

Lieferumfang

  • SystemVerilog-RTL-Quellcode, Testbenches, Simulations- und Syntheseskripte, Dokumentation (Designspezifikation, Releasenotes, Integrationshandbuch, Verifikationsspezifikation)
© Fraunhofer IPMS
MACsec IP Cores.

Anwendungen für Ethernet IP Cores

In Anwendungen, in denen präzises Timing und garantierte Übertragung entscheidend sind, ermöglichen unsere Time-Sensitive Networking (TSN)-Ethernet IP Cores eine deterministische, latenzarme und zeitsynchronisierte Datenkommunikation über Standard-Ethernet. Unsere siliziumerprobten IP Cores wurden für die ASIC- und FPGA-Integration entwickelt und bieten Echtzeit-Zuverlässigkeit für industrielle Automatisierungs-, Robotik-, Automobil-, Energie- und Telekommunikationssysteme, in denen jede Mikrosekunde zählt.

Automotive

TSN IP Cores ermöglichen eine deterministische Echtzeit-Ethernet-Kommunikation für fortschrittliche Fahrerassistenzsysteme (ADAS), Fahrzeugvernetzung und autonomes Fahren und gewährleisten einen synchronisierten Datenaustausch zwischen Steuergeräten mit garantierter Latenz.

Marine

Die TSN-Technologie unterstützt die sichere Echtzeitkommunikation für Schiffssteuerungssysteme, Navigation und Sensornetzwerke und gewährleistet selbst unter rauen Seebedingungen und bei EMI-Belastung eine robuste Leistung.

Raumfahrt

Für Raumfahrtsysteme und Satelliten-Nutzlasten ermöglichen TSN IP Cores einen zuverlässigen Datenaustausch mit geringer Latenz und deterministischem Timing und unterstützen so die missionskritische Kommunikation in Umgebungen mit Gewichts- und Leistungsbeschränkungen.

Telekommunikation

TSN gewährleistet präzises Timing und Verkehrsmanagement in Telekommunikationsnetzen und unterstützt 5G-Fronthaul, Edge-Computing und virtualisierte Netzwerkfunktionen mit deterministischer Datenübertragung.

Industrielle Automatisierung

In der industriellen Automatisierung und Robotik ersetzt TSN ältere Feldbussysteme durch Ethernet-basierte Echtzeitnetzwerke und ermöglicht so synchronisierte Bewegungssteuerung, vorausschauende Wartung und skalierbare Industrie-4.0-Architekturen.

Energie

Für intelligente Stromnetze und die Automatisierung von Umspannwerken ermöglicht TSN eine sichere Echtzeitkommunikation mit präziser Synchronisation zwischen verteilten Steuerungssystemen, wodurch die Netzstabilität und die Reaktionszeiten verbessert werden.

Sicherheit

TSN bietet robuste, sichere Ethernet-Kommunikation mit garantierter Zeitsteuerung und ermöglicht so die nahtlose Integration von Sensoren und Steuerungen in dynamischen Umgebungen.

Luft- und Raumfahrt

In der Avionik und Flugsteuerungssystemen liefert TSN zeitkritische Daten mit Nanosekundenpräzision über leichtgewichtiges Ethernet, was die Verkabelungskomplexität reduziert und strenge Sicherheits- und Synchronisationsanforderungen erfüllt.
