Fraunhofer-Institut für Photonische MikrosystemeEvaluation-Kit: Ultra-low power OLED Mikrodisplays

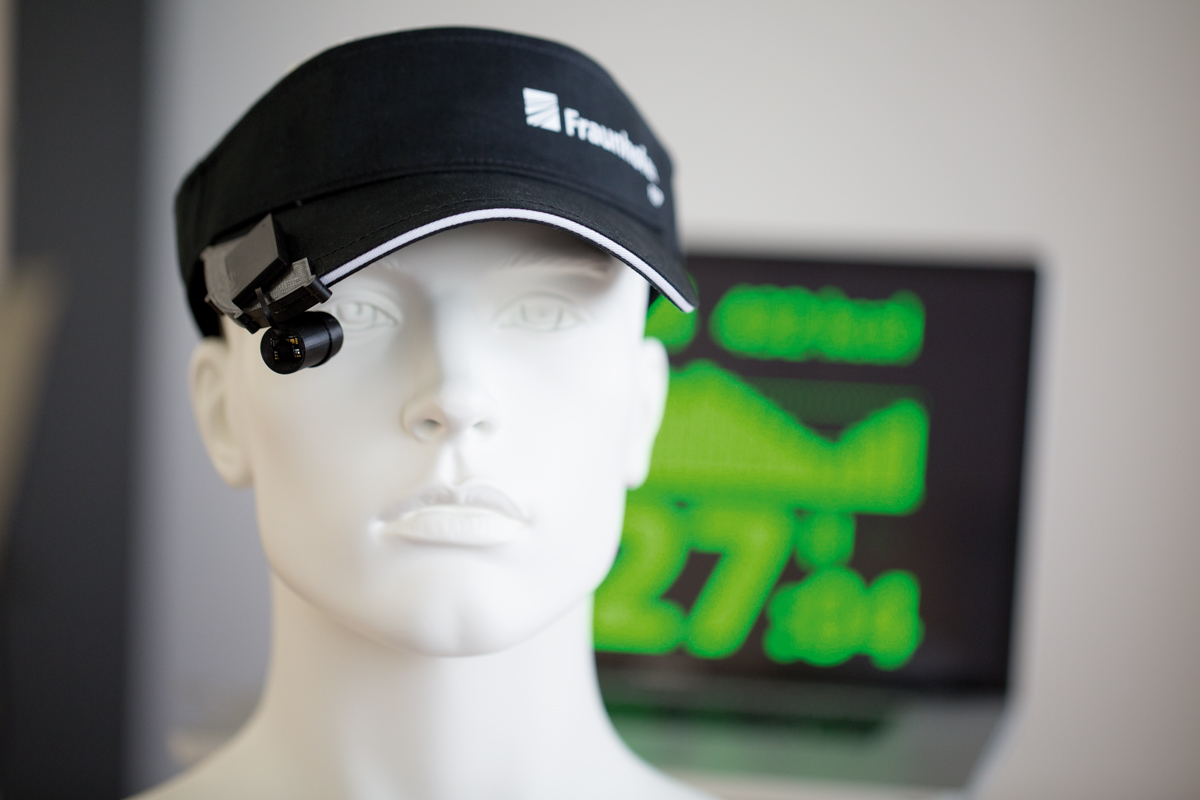

Head Mounted Display (HMD) Prototyp.
Features
- zur Anzeige einfacher grafischer Informationen
- geringe Stromaufnahme von ca. 1 mW
- SPI-Interface
- monochrom grün bei hoher Helligkeit > 1000 cd/m²
Spezifikationen
| UUGL1120 | UUGL1220 | UUGL1320 |
|---|---|---|
| 0,19" Diagonale304 × 256 Pixel | 0,16" Diagonale304 × 128 Pixel | 0,15" Diagonale720 × 256 Pixel |
| 12 μm Pixel-Pitch | 12 μm Pixel-Pitch |
5 μm Pixel-Pitch |
| 4 Bit Graustufen | 4 Bit Graustufen |
1 Bit Graustufen |
Die aufgeführten Mikrodisplays UUGL 1120, 1220 und 1320 sind jeweils in 2 Varianten verfügbar und beinhalten eine einfache Optik sowie eine GUI zur Ansteuerung:
Lab-Evaluation-Kit:
Ansteuerung des Displays über ein Breakout Board von einer Mikrocontroller-Eval-Platine
HMD-Evaluation-Kit:
Ansteuerung durch eine miniaturisierte Elektronik mit Akku und Bluetooth-Verbindung in einem kompakten Aufbau
