Welche Parameter haben die Transmitter?
- Wir bieten unsere einkanalige Standard CMUTs für Luft oder Wasser an. Es wird zu jedem Transmitter ein eigenes Datenblatt mitgeliefert.
- Resonanzfrequenz liegt etwa bei 2 MHz in Luft und 4 MHz in Wasser. Weitere Details s. Infoblatt zum Evalkit.
- Weitere Designs (1D-, 2D-, Annular Array) sind über ein Entwicklungsprojekt integrierbar.
Können anstelle von einem oder vier CMUT-Einheiten auch mehr CMUTs verbunden bzw. bereitgestellt werden?
Abhängig von den verfügbaren Transmittern, können in einem Entwicklungsprojekt auch mehrere CMUT-Einheiten bereitgestellt werden.
Sind Evalkits auf Lager? Wie groß ist die Lieferzeit
Nein, in der Regel gibt es keine Evalkits auf Lager. Als Forschungsinstitut bauen wir alle Bestellungen für jeden Kunden neu auf. Die Lieferzeit hängt von den Anforderungen ab. In der Standardkonfiguration (2 Kanäle) bis zu 8 Wochen.
Wie teuer ist das Evalkit?
-
- Es werden 2 Grundkonfigurationen angeboten, für Flüssigkeiten und Luftanwendungen, startend im mittleren 4-stelligen Bereich bis zum niedrigen 5-stelligen Bereich. Das Pulse Generation Package kann zusätzlich integriert werden.
- Die maximale Konfiguration mit mehr als 8 Kanälen (inkl. externen Multiplexer) sind im niedrigen 6-stelligen Bereich.
- Spezielle Kundenwünsche können nur über ein Entwicklungsprojekt angeboten werden.
Gibt es andere Artikel, die optional gekauft werden können, die mir aber möglicherweise nicht bekannt sind?
Nein, das Evaluations Kit beinhaltet alles, was für erste Tests benötigt wird. Spezifische Integrationen, Entwicklung neuer Transmitter ist immer Teil von Entwicklungsprojekten.
Ist zusätzlich ein Software-Development-Kit (SDK) erhältlich und ist es notwendig?
Es ist ein SDK geplant. Damit werden die meisten Anwendungen abgedeckt. Spezielle Kundenwünsche können angeboten werden.
Können CMUT, PMUT, Piezo mit selbem Gerät betrieben werden?
Ja (DC ist für alle Kanäle gleich).
Sind wir in der Puls-Folge Rate limitiert?
Ja, ist durch die Software limitiert.
Was ist unteres Limit der Messfrequenz?
Sie liegt bei 10 kHz.
Wird die Sampling Frequenz von 125 MHz auf n Kanäle aufgeteilt?
Nein, Digitalisierung im Redpitaya ist pro Kanal 125 MHz. Es ermöglicht damit eine Pulslänge von 8 ns.
Wie erfolgt die Transimpedanz-Verstärkung?
Im Analog-Front-End des CMUT-Sensors.
Ist das Evalkit mit bis zu 200 V sicher zu betreiben?
Es wird explizit darauf hingewiesen, dass die Elektronik nur für Experten in Laborumgebungen zu betreiben ist!

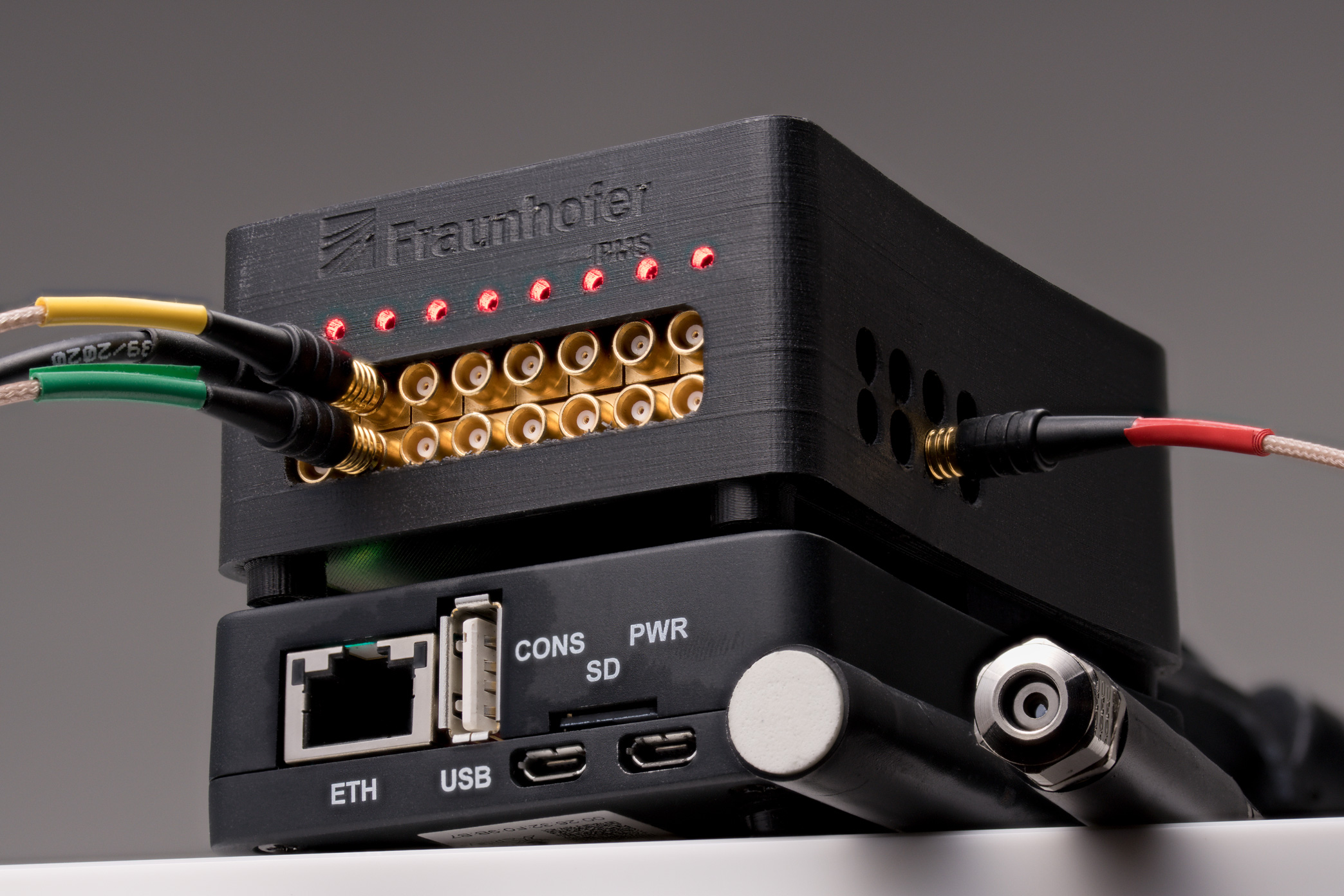

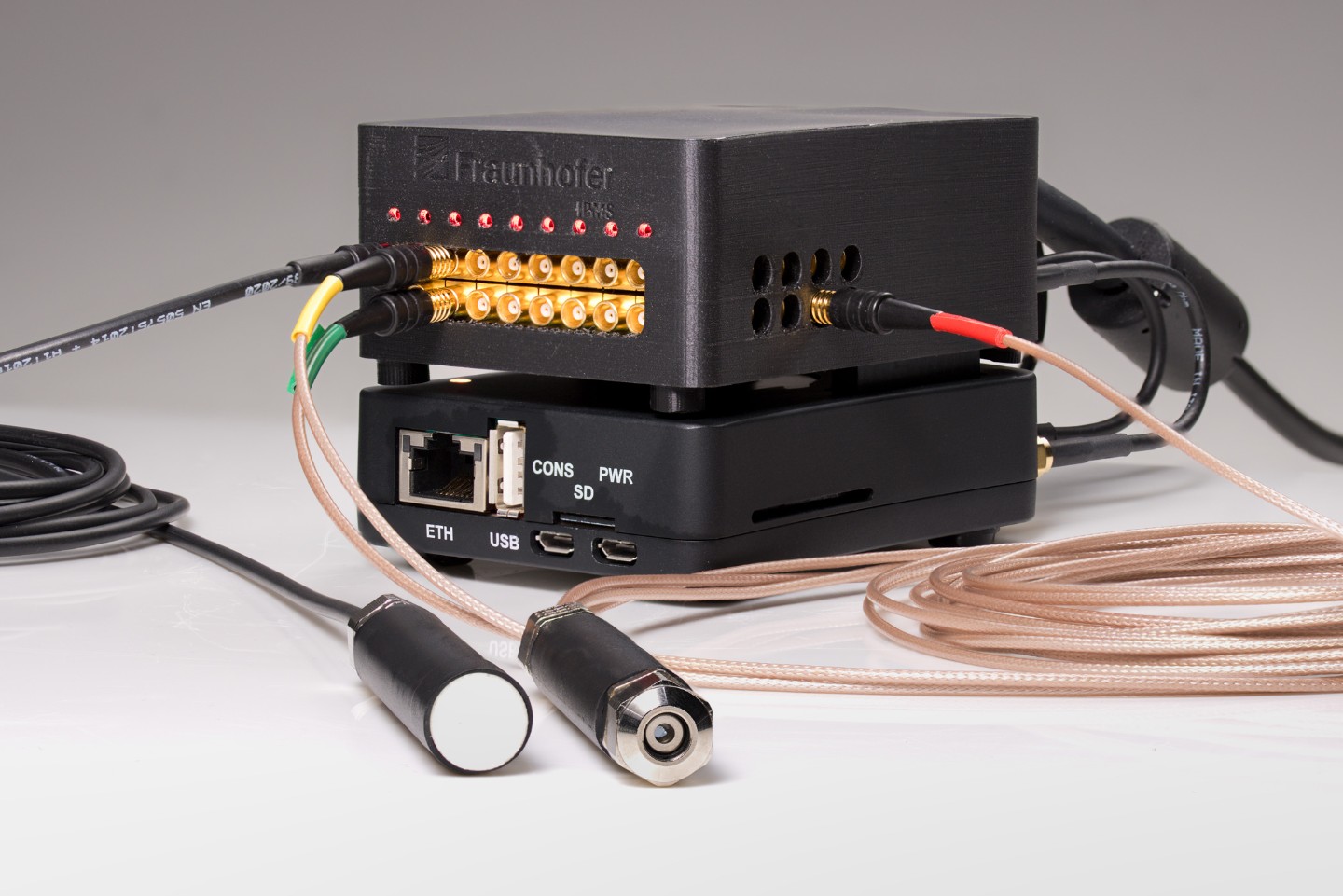

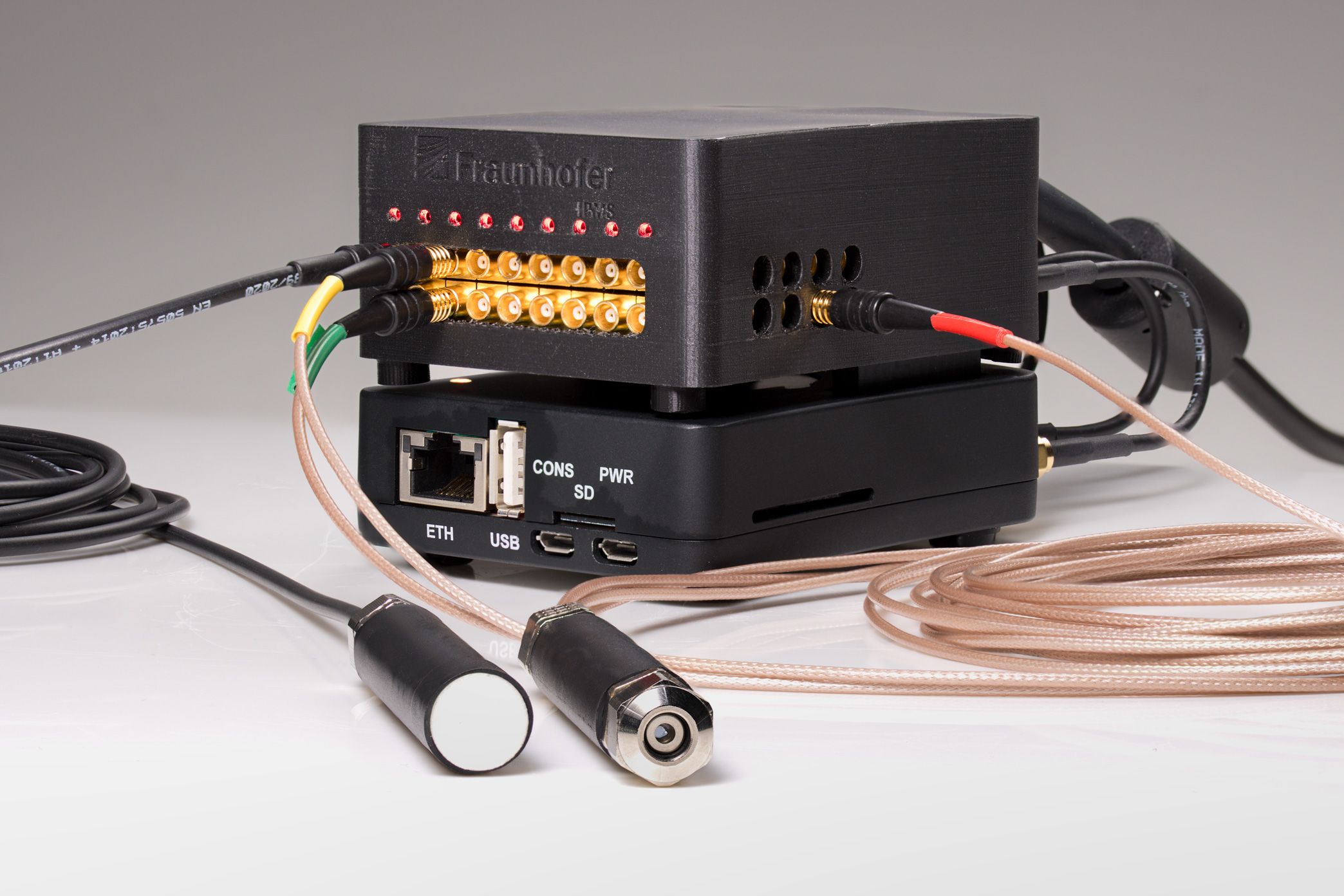

Worauf baut das Evalkit auf?
Basis ist ein Redpitaya Mikrokontroller, der mit Linux betrieben wird.
Ist Continuous-Waveform Betrieb möglich?
In der Standard-Konfiguration nicht. Es wird kann nur mit externer Spannungsversorgung in einem Entwicklungsprojekt angeboten werden.
