Ferroelektrischer Feldeffekttransistor (FeFET) und Ferroelectric RAM (FRAM)

Ferroelektrische Speicher für Low-Power-Systeme

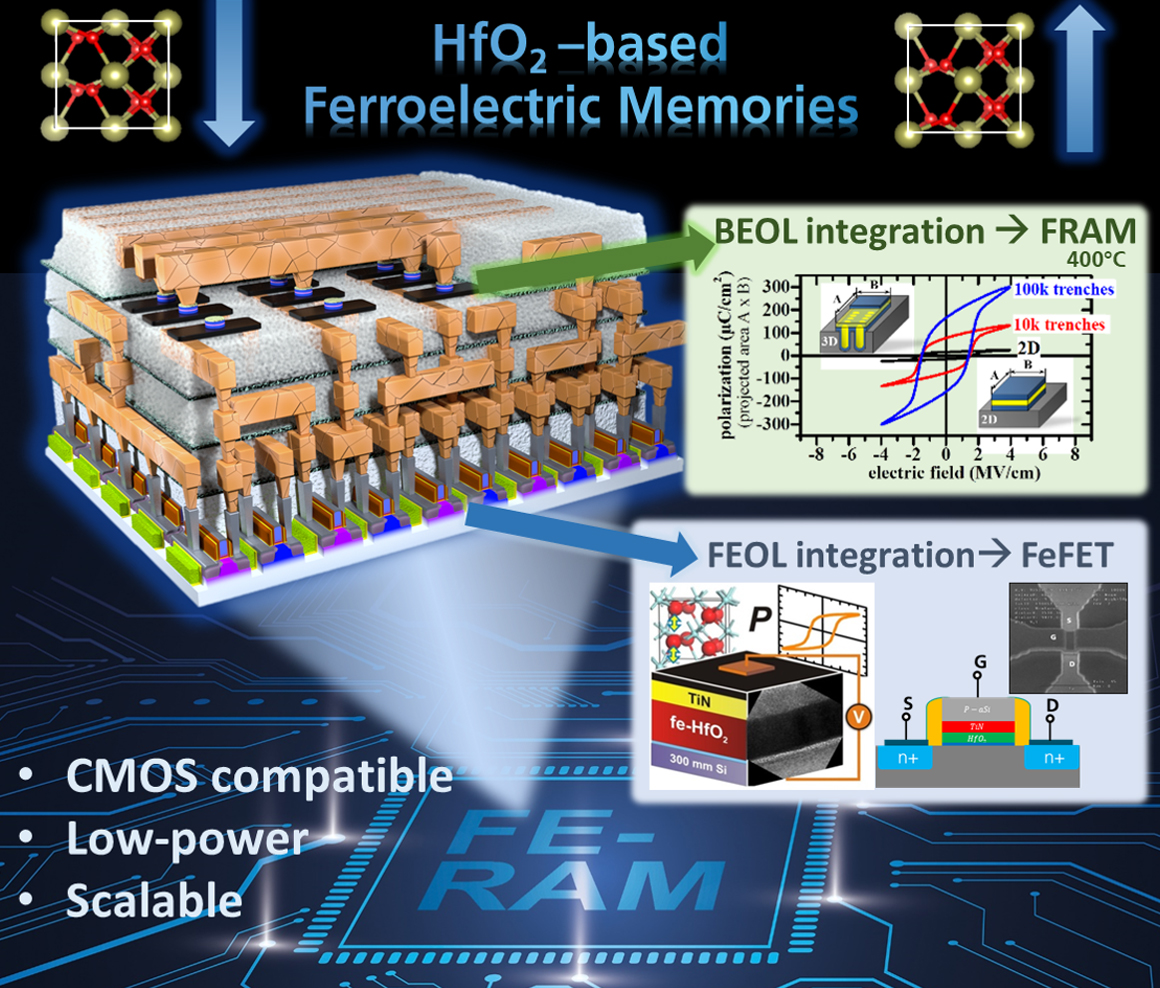

Ferroelektische Speicher im Überblick.

Überall dort wo Daten verarbeitet werden, müssen diese Informationen oft auch abgelegt und gespeichert werden. Die starke Entwicklung hin zu vernetzten, intelligenten Systemen erfordert eine Datenverarbeitung und -speicherung bereits in dezentralen Sensorknoten. Wichtige Anforderungen hierfür sind niedriger Energieverbrauch bei gleichzeitig kurzen Schalt- und Reaktionszeiten. Im Geschäftsfeld Center Nanoelectronic Technologies (CNT) des Fraunhofer IPMS werden stromsparende, nichtflüchtige Speicher auf Basis von ferroelektrischem Hafniumoxid erforscht und auf CMOS-taugliche Halbleiterfertigungsprozesse für 200 mm und 300 mm Wafergrößen transferiert. Dadurch lassen sich FeFET- und FRAM-basierte Lösungen für Frontend- bzw. Backendintegration realisieren.

Im Gegensatz zu den bisher verwendeten perovskitbasierten  Materialien sind Hafniumoxid-basierte Speicher CMOS-kompatibel, bleifrei und bis hin zu sehr kleinen Technologieknoten skalierbar. Als einziges nichtflüchtiges Speicherkonzept werden ferroelektrische Speicher rein elektrostatisch betrieben und sind daher besonders stromsparend, da zum Schreiben von Daten nur noch die Umladeströme der Kapazitäten aufgewendet werden müssen. Neben dem Einsatz als reiner Datenspeicher eignen sich die ferroelektrischen Bauelemente auch für den Einsatz in hardwarebasierten neuromorphen Rechenkonzepten, wo es darauf ankommt, möglichst nah oder direkt mit den Speicherzellen Rechenoperationen durchzuführen.

Zur Materialentwicklung und Verbesserung der technologischen Prozesse besteht am CNT eine integrierte FeFET-Testroute, auf der zusammen mit Partnern und Kunden verschiedene Optimierungen und Entwicklungen zur Integration ferroelektrischer Materialien durchgeführt werden können. Dies ermöglicht die Weiterentwicklung neuer Konzepte sowie die fortlaufende Verbesserung der Leistungsparameter, wie beispielweise beim Stromverbrauch.

Datenschutz und Datenverarbeitung

Wir setzen zum Einbinden von Videos den Anbieter YouTube ein. Wie die meisten Websites verwendet YouTube Cookies, um Informationen über die Besucher ihrer Internetseite zu sammeln. Wenn Sie das Video starten, könnte dies Datenverarbeitungsvorgänge auslösen. Darauf haben wir keinen Einfluss. Weitere Informationen über Datenschutz bei YouTube finden Sie in deren Datenschutzerklärung unter: https://policies.google.com/privacy

Ferroelectric RAM (FRAM)

© Fraunhofer IPMS

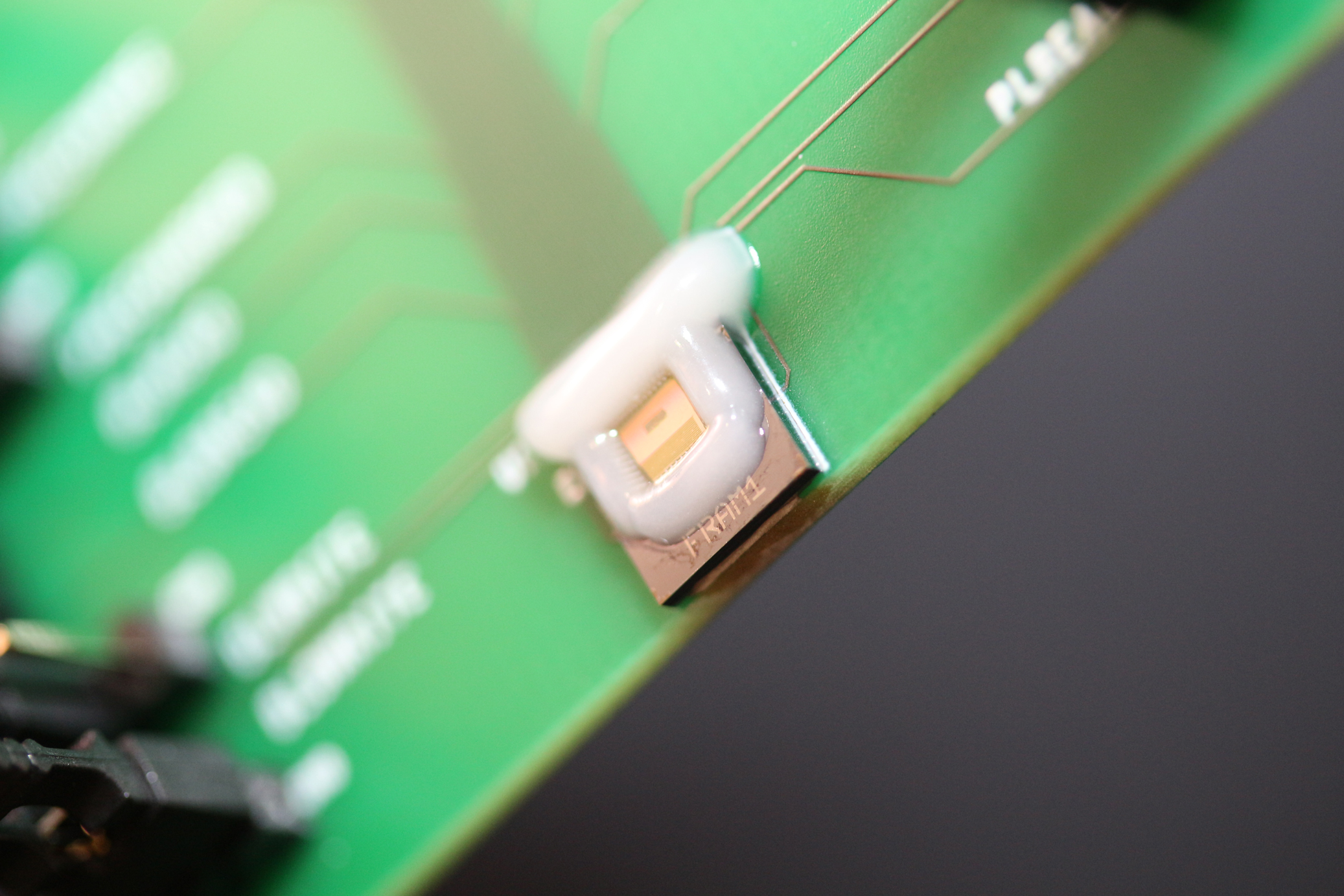

64-Bit-Hafniumoxid-basierter FRAM-Demonstrator.

FRAM-Speicher sind ein vielversprechender Kandidat für zukünftige nichtflüchtiger Speicheranwendungen mit ultraniedriger Leistungsaufnahme. Am Fraunhofer IPMS werden deshalb Hafniumoxid-basierte Ferroelektrika auf ihren Einsatz in der CMOS-Chipherstellung hin untersucht. Für die Untersuchung wurde ein 64-Bit-Hafniumoxid-basierter FRAM-Demonstrator entwickelt, mit einem anwendungsspezifischen-integrierten Schaltkreis (ASIC). Das System verfügt über eine I²C-Schnittstelle ermöglicht industrielle Standardtests für die weiteren Untersuchungen der Schlüsselparameter: Speicherungseigenschaft, Speicherdauer und Störanfälligkeit in Speichermatrizen.

Eigenschaften von FRAM:

  • Nichtflüchtiger Speicher
  • Umweltfreundlichens, bleifreies Material
  • CMOS-kompatibel und skalierbar
  • Schnelle Schreib-/Leseoperationen (im Nanosekungenbereich)
  • Geringer Stromverbrauch und geringer Spannungsbereich
  • 10 Jahre Speicherungssicherheit
