Integrierte Photonik

Integrierte Photonik: Technologien und Bauelemente für leistungsfähige photonische Systeme

Photonische Integration für Forschung und industrielle Anwendungen

Die integrierte Photonik ermöglicht die Kombination elektronischer und optischer Funktionen in kompakten, leistungsfähigen Systemen. Sie schafft damit wichtige Voraussetzungen für eine energieeffiziente Datenübertragung und -verarbeitung sowie für neue Anwendungen in zahlreichen Branchen.

Das Fraunhofer IPMS entwickelt photonische Bauelemente, Integrationsverfahren und skalierbare Fertigungstechnologien. Gemeinsam mit Industrie- und Forschungspartnern entstehen anwendungsspezifische Lösungen für Photonic Integrated Circuits (PICs), photonische Sensoren und optoelektronische Systeme.

Unsere Kompetenzen umfassen die Integration unterschiedlicher Substratmaterialien und Funktionalitäten, MEMS-Strukturen auf photonischen integrierten Schaltkreisen sowie die quasi-monolithische Integration photonischer und elektronischer Chiplets. Dabei verbinden wir wissenschaftliche Forschung mit anwendungsorientierter Entwicklung und industriell relevanten Fertigungsprozessen.



Anwendungsfelder der integrierten Photonik

Die Technologien des Fraunhofer IPMS adressieren etablierte und neue Märkte, in denen leistungsfähige, kompakte und energieeffiziente photonische Systeme gefragt sind:

  • Rechenzentren und KI-Infrastrukturen
  • Optische Kommunikation und Datenverarbeitung
  • Telekommunikation
  • Sensorik und Automatisierung
  • Medizintechnik und Gesundheit
  • Mobilität und Raumfahrt
  • Schutz und Sicherheit
  • Optische KI und Quantencomputer

Insbesondere der Übergang von elektrischer zu optischer Kommunikation und Datenverarbeitung eröffnet Potenziale zur Reduzierung des Energieverbrauchs und zur Steigerung der Leistungsfähigkeit zukünftiger Systeme.



Ihr Partner für integrierte Photonik

Sie suchen einen Forschungspartner für die Entwicklung photonischer Bauelemente, die Integration elektronischer und optischer Funktionen oder die Umsetzung neuer Fertigungstechnologien?

Das Fraunhofer IPMS unterstützt Unternehmen und Forschungseinrichtungen entlang der technologischen Entwicklung – von der Konzeption und Integration anwendungsspezifischer Komponenten bis hin zu Fertigungs- und Foundry-Dienstleistungen.

Sprechen Sie uns an, um gemeinsame Forschungs- und Entwicklungsprojekte oder konkrete industrielle Anwendungen zu realisieren.

Siliziumnitrid-basierte Photonische Integrierte Schaltkreise (PICs)

Kundenspezifische Entwicklung, Prototyping und Fertigung am Fraunhofer IPMS

© Fraunhofer IPMS

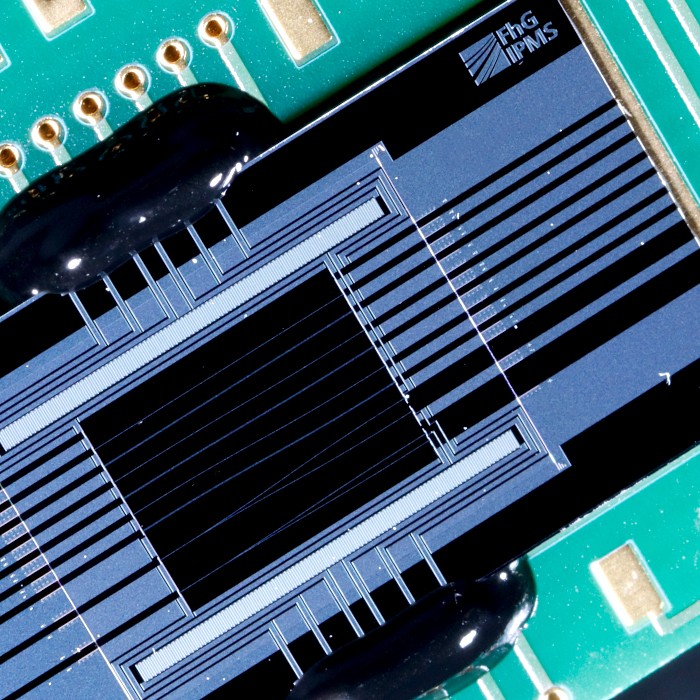

Polarisationsunempfindlicher LC-Wellenleiter.

Das Fraunhofer IPMS entwickelt und fertigt fortgeschrittene photonische Bauelemente und Photonische Integrierte Schaltkreise (PICs) auf Basis robuster Siliziumnitrid-Wellenleiter (Si3N4). Wir unterstützen Unternehmen und Forschungseinrichtungen als Anwendungspartner von der ersten Machbarkeitsstudie und dem Design über das Prototyping bis hin zur qualitätsgesicherten Kleinserienfertigung.



Key-Features & Technologievorteile

  • Monolithische CMOS-Integration: Nahtlose Zusammenführung von optischen Wellenleitern mit Standard-CMOS-Bauelementen bei minimalen optischen Dämpfungsverlusten.
  • Programmierbare PICs: Einzigartige Kombination von Siliziumnitrid- und Flüssigkristall-Wellenleitern für dynamisch schaltbare, rekonfigurierbare optische Komponenten.
  • Industrielle Fertigungsstandards: Durchgängige Prozessierung auf 200 & 300-mm-Wafern im zertifizierten ISO-Reinraum des Fraunhofer IPMS.
  • Höchste Qualitäts- & Leistungsstandards: Lückenlose optische und elektrische Wafer-Level-Charakterisierung in spezialisierten Laboraufbauten.



Anwendungsbereiche & Industrie-Lösungen

Unsere maßgeschneiderten SiN-PIC-Technologien kommen in Schlüsselbranchen der Photonik und Mikrosystemtechnik zum Einsatz:

  • Optische Kommunikation & Datenübertragung: Hohe Bandbreiten und geringe Verluste für optische Netzwerke - Komponenten: Wellenlängenfilter, optische Schalter sowie (De-)Multiplexer.
  • Optische Messtechnik & Spektroskopie: On-Chip-Spektrometer für die hochpräzise Stoff- und Gasanalytik im Labor- und Feld-Einsatz.
  • Sensorik & Biosensorik: Hochempfindliche optische Transduktorelemente für die Medizin-, Umwelt- und Prozessanalytik.

Photonische Biosensoren für molekulare Analysen auf Siliziumnitridbasis

© Fraunhofer IPMS

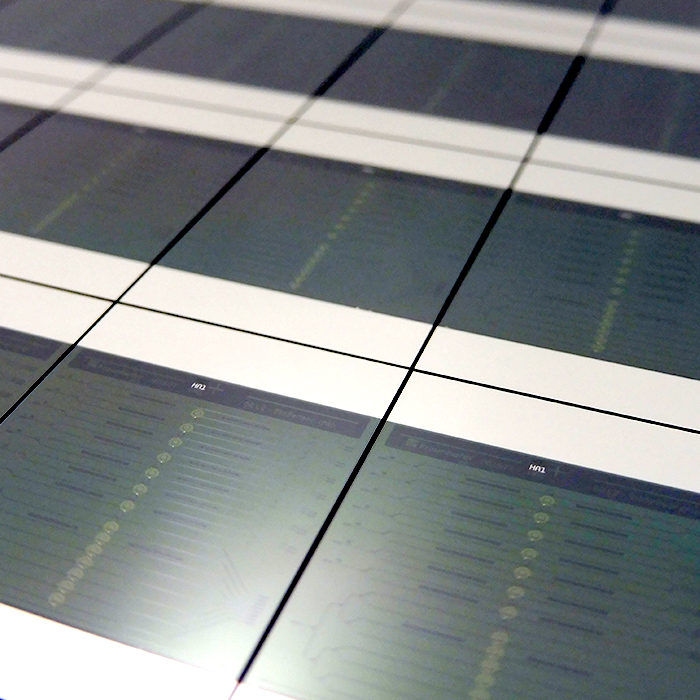

Silizium-Wafer mit prozessierten Mikroringresonator-Biosensoren.

Photonische Biosensoren eignen sich hervorragend für schnelle, sensitive und markierungsfreie molekulare Analysen. Am Fraunhofer IPMS entwickeln wir fortschrittliche Biosensoren auf Basis von Siliziumnitrid-Mikroring-Resonatoren und Mach-Zehnder-Interferometern als hochempfindliche Transduktionskomponenten.

Funktionsweise & Technologie: Die Sensoren erfassen präzise Verschiebungen der Resonanzwellenlänge, die durch die Bindung von Zielbiomolekülen an die funktionalisierte Oberfläche entstehen. Diese Bindung verändert den effektiven Brechungsindex der optischen Mode, was zu einer messbaren spektralen Verschiebung führt. Durch die spezifische Beschichtung der Sensoroberfläche mit bioaktiven Rezeptoren – wie Antikörpern oder DNA – lassen sich beispielsweise Biomarker-Proteine in Konzentrationen von bis zu 10 pg/ml nachweisen.

Unser Ziel ist die Bereitstellung einer zuverlässigen, kosteneffizienten und skalierbaren On-Chip-Biosensorplattform mit Multiplex-Architektur und optimierter Lichtkopplung. Ergänzend unterstützen regenerierbare Sensorchips und flexible Biofunktionalisierungen wirtschaftliche, anwendungsspezifische Lösungen als attraktive Alternative zu herkömmlichen Methoden wie Blutkulturen.



Anwendungsbereiche

  • Biomedizin & Point-of-Care: Schnelle Diagnostik, Früherkennung von Krankheiten und hocheffiziente biomolekulare Analysen
  • Lebensmittelanalytik: Zuverlässige Qualitäts- und Schadstoffprüfung
  • Umweltüberwachung: Präzise Detektion von Parametern in Echtzeit

OLED-on-Silicon und organische Fotodioden (OPDs)

Datenbrille für Ärztinnen und Ärzte.

Das Fraunhofer IPMS entwickelt maßgeschneiderte OLED-on-Silicon-Bauelemente und organische Fotodioden (OPDs) als Schlüsseltechnologie für integrierte optoelektronische und photonische Systeme.

Unser umfassendes Leistungsspektrum deckt die gesamte Entwicklungskette ab – von CMOS-Design, OLED-Stack-Optimierung und optischem Design bis hin zur Systemintegration und Schnittstellenprogrammierung. Unser Ziel ist es, optische und elektronische Funktionen nahtlos auf einem Chip zu vereinen, um kompakte und leistungsstarke Anwendungen zu ermöglichen.

Ihr Partner für skalierbare Technologie-Lösungen: Wir begleiten Sie durch technologiegetriebene Projekte, die von Machbarkeitsstudien und Projektkonzeption über die Pilotproduktion bis hin zum erfolgreichen Technologietransfer reichen. Unsere Lösungen umfassen strukturierte OLEDs und organische Fotodioden, die flexibel auf starren Substraten (wie Silizium oder Glas) sowie auf flexiblen Materialien skalierbar sind.

Ergänzend unterstützen wir Ihre Produktentwicklung durch Evaluierungskits sowie umfassende Begleitung beim Design- und Technologietransfer. Besondere Highlights unseres Portfolios sind bidirektionale OLED-Mikrodisplays und funktionsintegrierte CMOS-ICs für die industrielle Umsetzung.



Anwendungsbereiche

  • Augmented Reality (AR) & Virtual Reality (VR): Hochauflösende Mikrodisplays und optische Systeme
  • Medizintechnik: Präzise optoelektronische Sensorik und Diagnose-Tools
  • Industrielle Sensorik: Integrierte optische Detektion und Messsysteme
  • Schutz & Sicherheit: Robuste und zuverlässige Sicherheitskomponenten

MEMS-on-PIC: MEMS-Integration in photonische Schaltkreise

© Fraunhofer IPMS

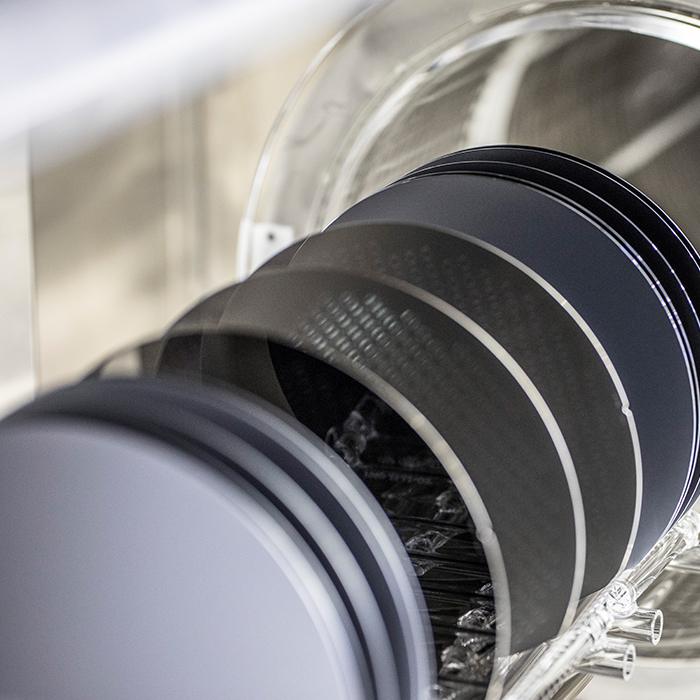

Prozessierte 200 mm Wafer im MEMS-Reinraum am Fraunhofer IPMS.

Mit MEMS-on-PIC hat das Fraunhofer IPMS eine universelle Fertigungstechnologie entwickelt, die photonische integrierte Schaltkreise (PICs) nahtlos mit mikromechanischen Strukturen verbindet. Die Technologie ist mit allen etablierten Materialplattformen – wie Silizium, Siliziumnitrid ($Si_3N_4$) und Lithiumniobat – kompatibel und basiert auf einem CMOS-kompatiblen 200-mm-Waferprozess.



Technologie & Funktionsweise

Die MEMS-Strukturen werden direkt auf der Wellenleiterebene bestehender PICs gefertigt, ohne deren optische Eigenschaften zu beeinträchtigen. Ermöglicht wird dies durch nanometerdünne, transparente Schutzschichten.

Zentrale Funktionselemente sind optische MEMS-Phasenschieber, die den effektiven Brechungsindex des Wellenleiters durch präzise mechanische Bewegung verändern. Sie bilden die Grundlage für photonische Prozessoren mit hoher Integrationsdichte und extrem geringem Energieverbrauch – ein Vorteil, der sich auch in anspruchsvollen kryogenen Umgebungen voll ausspielt. Darüber hinaus lassen sich MEMS-Strukturen flexibel als Schalter, Modulatoren und Filter einsetzen.



Anwendungsbereiche

  • Photonische Prozessoren: Leistungsstarke Architekturen für Künstliche Intelligenz (KI) und Quantencomputing
  • Optische Kommunikation: Skalierbare, energieeffiziente und vielseitige Übertragungssysteme
  • Sensortechnik & Spektroskopie: Präzise On-Chip-Messsysteme für verschiedenste Branchen



Quasi-monolithische Integration (QMI) für hochintegrierte photonische Systeme

Die Integration elektronischer und photonischer Funktionen auf einem gemeinsamen Chip stellt hohe Anforderungen an Materialien, Fertigungsprozesse und Packaging. Unterschiedliche Substratmaterialien, begrenzte Fertigungsausbeuten und hohe Kosten für die Aufbau- und Verbindungstechnik erschweren die Realisierung leistungsfähiger, kompakter Systeme.

Mit der Quasi-monolithischen Integration (QMI) bietet das Fraunhofer IPMS eine Technologie zur präzisen Integration photonischer und elektronischer Chiplets auf einem gemeinsamen Siliziumsubstrat. Die Technologie wurde im Rahmen der europäischen Pilotlinie APECS entwickelt. Dabei werden einzelne Chiplets in speziell strukturierte Vertiefungen (Pockets) eines Silizium-Wafers eingesetzt und präzise positioniert. Eine anschließende Backend-of-Line-Verdrahtung (BEOL) ermöglicht die elektrische und optische Kontaktierung der integrierten Bauelemente.

QMI verbindet die Flexibilität der heterogenen Chiplet-Integration mit der hohen Integrationsdichte monolithischer Halbleitertechnologien. Der CMOS-kompatible Ansatz nutzt bestehende 200- und 300-mm-Wafer-Fertigungsinfrastrukturen und schafft die Grundlage für skalierbare photonische Systeme bis hin zu Co-Packaged Optics (CPO).



Vorteile der quasi-monolithischen Integration

Die QMI-Technologie bietet wesentliche Vorteile für die Entwicklung und Fertigung hochintegrierter photonischer und elektronischer Systeme:

  • Höhere Leistungsfähigkeit: Kurze elektrische und optische Verbindungswege reduzieren Signalverluste und Latenzen und ermöglichen höhere Verarbeitungsgeschwindigkeiten auf Systemebene.
  • Geringe optische Verluste: Die hochpräzise Positionierung der Chiplets ermöglicht eine effiziente optische Kopplung.
  • Hohe Zuverlässigkeit: Die Reduktion mechanischer Schnittstellen erhöht die Robustheit und kann die Lebensdauer integrierter Systeme verbessern.
  • Kompakte Systemarchitekturen: Die platzsparende Integration unterschiedlicher Funktionseinheiten ermöglicht eine hohe Integrationsdichte auf kleinem Bauraum.
  • Wirtschaftlichkeit und Skalierbarkeit: Der modulare Chiplet-Ansatz ermöglicht die Kombination unterschiedlicher Technologien, unterstützt kurze Innovationszyklen und nutzt etablierte Wafer-Fertigungsprozesse.



QMI-Technologie und Foundry-Dienstleistungen am Fraunhofer IPMS

Das Fraunhofer IPMS bietet die quasi-monolithische Integration sowohl im Rahmen gemeinsamer Entwicklungsprojekte als auch als Foundry-Dienstleistung an. Gemeinsam mit Industriepartnern entwickeln wir anwendungsspezifische Bauelemente und Integrationslösungen für die integrierte Photonik – von der Chiplet-Integration bis zur elektrischen und optischen Kontaktierung.

Integrierte Photonik für biologische Datenspeicherung

Speicherung digitaler Informationen in synthetischer DNA.

Die Speicherung digitaler Informationen in synthetischer DNA gilt als vielversprechender Weg für die Massendatenspeicherung der Zukunft - mit extremer Speicherdichte und Langlebigkeit.

Das Fraunhofer IPMS ist Teil eines Projekts, das eine modulare Mikrochipplattform als Grundlage für biologische Speichertechnologien für das Schreiben von DNA, RNA und Peptiden entwickelt.

Fortschrittliche MEMS- und Thermosteuerungstechnologie für die nächste Generation der DNA-Datenspeicherung

Unser Institutsteil Integrated Silicon Systems (ISS) entwickelt dafür die thermisch aktive MEMS-Ebene der Plattform. Mithilfe oberflächenmikromechanischer Strukturen (inspiriert von der CMUT-Technologie) wird präzise Temperaturkontrolle für die Synthese biologischer Sequenzen ermöglicht. Zusätzlich bringen wir unsere Simulationsexpertise zur thermischen Optimierung ein. Im Fokus steht die Miniaturisierung: Aktuelle Syntheseanlagen sind groß, teuer und ineffizient. Die neue Plattform hingegen soll hochparallel, kostengünstig und portabel sein. Auch Anwendungen in der Toxikologie, personalisierten Medizin oder dem Bio-Computing sind denkbar.

Das Fraunhofer IPMS erschließt neue Anwendungsfelder für integrierte Photonik, Mikrosystemtechnik und synthetische Biologie für die Datenwelt von morgen.

Kompakte Mikrolinsen mit variabler Brennweite für optische Systeme der nächsten Generation

© Fraunhofer IPMS

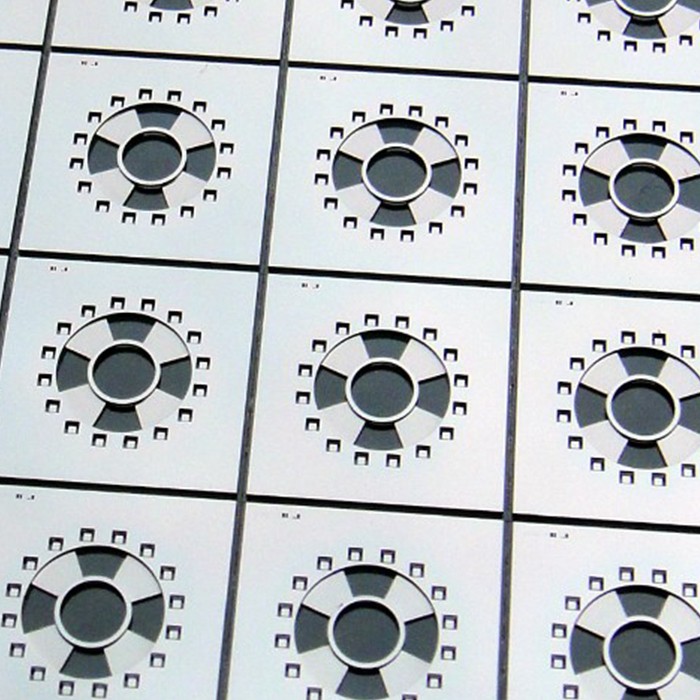

Siliziumwafer mit prozessierten Mikrofluidik-Linsenkammern.

Konventionelle Fokus- und Zoomsysteme basieren auf der mechanischen Verschiebung von Linsenelementen, was die Integration in kompakte Systeme aufgrund ihrer Größe erschwert.

Innovative einstellbare Mikrolinsen

Das Fraunhofer IPMS hat eine Mikrolinse mit variabler Brennweite entwickelt, die durch ihr beeindruckend kompaktes und integrierbares Design überzeugt. Die Brennweite wird durch die Verformung einer Membran angepasst, welche durch hydraulischen Druck erzeugt wird. Dieser entsteht durch spannungsgesteuerte Flüssigkeitsverschiebung mittels eines hochverformbaren elektroaktiven Polymeraktuators in einer mikrofluidischen Siliziumkammer. Die Fertigung erfolgt im Wafer-Level-Verfahren, das eine hochpräzise Strukturierung, exakte Ausrichtung und skalierbare Produktion ermöglicht.

Mit einer Apertur von nur wenigen Millimetern und einem weiten, spannungsgesteuerten Fokussierbereich ist die Mikrolinse ideal für kompakte Autofokus- oder Zoommodule, beispielsweise in mobilen Geräten, sowie für Anwendungen in Photonik, Optoelektronik und Bildverarbeitung.
